PCB 보드용 레이저 마킹 머신
PCB 레이저 마킹 기계 기술은 문자, 기호 및 패턴을 정확하고 효율적으로 마킹하기 위한 다양한 솔루션을 제공합니다. 밀리미터에서 마이크로미터까지 문자의 크기를 특정 요구 사항에 맞게 맞춤화할 수 있어 효과적인 위조 방지 조치를 제공합니다. 또한 일련번호 및 QR 코드를 처리하는 기능을 통해 전자 산업에서 향상된 추적성 및 품질 관리를 위한 필수 생산 정보를 기록할 수 있습니다.
당사의 PCB LCB/LCD 시리즈는 ECC200 데이터 매트릭스 코드는 물론 다양한 바코드, 배치 번호 및 로고의 정확한 마킹 및 검증을 위해 맞춤화된 최첨단 솔루션입니다. 공냉식 파이버, CO2, UV 및 녹색 레이저의 성능을 활용하는 이 혁신적인 시스템은 잠재적인 손상을 최소화하면서 광범위한 기판 재료 및 코팅에 대해 완벽한 결과를 보장합니다.
| 레이저 시스템 | 레이저 소스 | 이산화탄소 | 섬유 | 자외선 | 녹색 |
| 레이저 파장 | 10.6um | 1064nm | 355nm | 532nm | |
| 평균 출력 전력 | 5W/10W/20W | ||||
| 처리 성능 | 회로 기판 크기 | 50×50-510×460(mm) | |||
| 회로 기판 두께 | 0-5mm(0-0.8mm 캐리어 필요) | ||||
| 반복 위치 정확도 | ±0.1mm(CCD 포지셔닝) | ||||
| 최소 너비 | 0.1mm(자재에 따라 상세 설명될 수 있음) | ||||
| 최소 문자 | 0.5mm(자재에 따라 상세하게 설명될 수 있음) | ||||
| 지원 바코드 유형 | Code128/Code39 1차원 코드 | ||||
| DataMatrix/QR 2차원 코드 | |||||
| 플레이트 방향으로 | 왼쪽에서 오른쪽으로/오른쪽에서 왼쪽으로 | ||||
| 사용환경 | 전원 사양 | 220V/50Hz/2.5KVA | |||
| 공기 공급 사양 | 0.5-0.7MP | ||||
| 환경 요구 사항 | 온도 15-30도 /습도<50% | ||||
| 전체 크기 | 1000mm(W)×1600mm(L)×1500mm(H) | ||||
제품특징
기존 잉크젯 마킹 방법과 달리 레이저 마킹은 환경 친화적인 접근 방식으로 폐기물을 최소화하고 환경에 미치는 영향을 줄이는 것이 특징입니다. 비접촉식 처리 방법을 사용하면 기계적 압력이 필요하지 않으므로 섬세한 부품을 조심스럽게 다룰 수 있습니다. 집중된 광선을 사용하면 집적 회로, 수정 발진기 및 커패시터와 같은 가장 작은 요소도 무결성을 손상시키지 않고 정확하게 표시할 수 있습니다.
완전 자동화된 PCB 레이저 마킹 기계의 통합은 집적 회로 기판 및 반도체 부품의 조립 라인 작업을 간소화하여 회로 기판 산업에 혁명을 일으켰습니다. 텍스트 마킹이든 그래픽 마킹이든 이 고급 기술은 비교할 수 없는 효율성과 정확성을 제공합니다. 제조업체는 레이저 기술의 힘을 활용하여 높은 수준의 품질 관리를 유지하면서 원활한 생산 공정을 달성할 수 있습니다.
- SMT 통합 지원
- SMEMA 표준을 준수합니다.
- CAD 파일(DXF), PLT/BMP/JPG/Gerber/AI 형식 지원
- 1D, 2D 바코드, 일련번호, 배치번호, 로고 마킹 가능

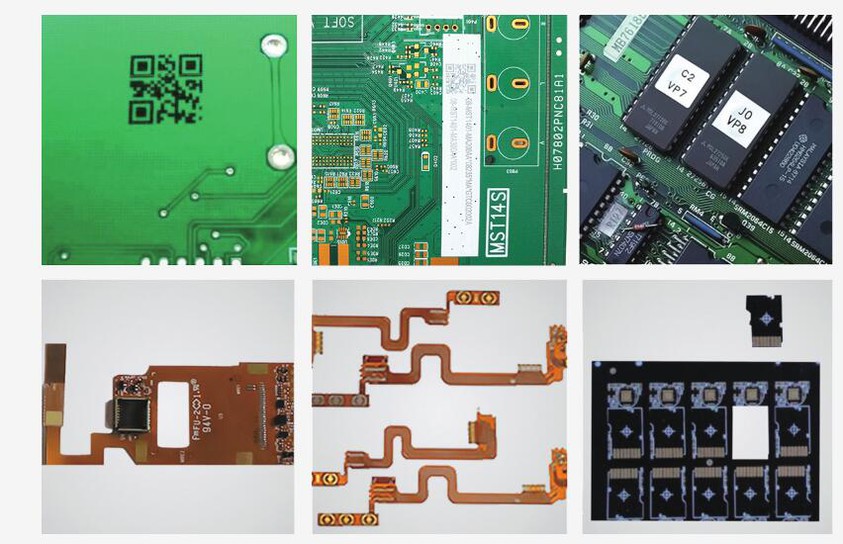

제품 샘플
